CO2 消火器を検査する方法: ステップバイステップのチェックリスト

ほとんどの消火器は、圧力計の小さな針で状態を示します。 CO2消火器には効果がありません。この違いが、CO2 消火器の適切な検査方法を学ぶには、単にダイヤルを読み取るだけではなく、別の一連のチェックが必要となる理由です。その中で最も重要なのはユニットの重量を量ることです。

このガイドでは、CO2 ユニットがまだ合法的に使用できるかどうかを判断する月次の目視検査、計量方法、シリンダーのマーキングについて説明します。また、自分でできることと認定消防設備サービス会社に依頼しなければならないことの境界も明確にします。

CO2 消火器に異なる検査アプローチが必要な理由

CO2消火器は、加圧した二酸化炭素ガスを放出して排出します。薬剤はそれ自体の蒸気圧下で液体として保管され、その圧力はシリンダーがほぼ空になるまでほぼ一定のままです。圧力計はほとんど下まで正常に見えるため、メーカーは意図的に圧力計を省略しています。薬剤がどのくらい残っているかを示す外部から測定可能な唯一の信号は重量です。

シリンダー自体は通常の消火器の殻ではなく、高圧ガスの容器です。米国では、ほとんどの CO2 シリンダーには DOT-3AA または DOT-3AL の刻印があり、DOT 49 CFR Part 180 によって規制されています。これらの規則に基づいて、シリンダーは 5 年ごとに静水圧試験を受ける必要があります。これは、粉末消火器で一般的な 12 年間の水圧試験サイクルよりもはるかに短い間隔です。したがって、CO2 消火器を検査するときは、その動作状態と圧力容器への適合性の両方を確認することになります。

CO2 消火器の検査方法: 毎月の目視チェックリスト

毎月の点検は、消火器の操作を必要としない目視および物理的な点検です。ほとんどの職場では、このタスクは施設の安全担当者またはフロアマネージャーに割り当てられます。 OSHA 1910.157(e) と NFPA 10 は両方とも、消火器が正しい場所にあり、目に見え、準備が整っていることを確認するために十分な頻度で検査されることを期待しています。 1 つの CO2 ユニットの月間パスを完了するには、約 5 分かかります。

ロケーションとアクセシビリティ

消火器がブラケットまたは壁掛けフックの上にあること、その場所に適切な標識が付いていること、アクセスを妨げるものがないことを確認してください。 CO2 ユニットが箱、棚、または機器の後ろに押し込まれていると、必要なときに利用できません。説明書ラベルも確認してください。清潔で読みやすく、しっかりと取り付けられている必要があります。

タンパーシールと安全ピン

タンパーシールは、安全ピンとバルブの周囲に巻き付けるプラスチックまたはワイヤータイです。シールが破れているか紛失している場合は、消火器が使用されたか、ピンが抜かれた可能性があります。それは見た目の問題ではありません。発見結果を記録し、認定検査のスケジュールを設定します。安全ピンが紛失した場合は、技術者がバルブを確認するまで、消火器は直ちに使用できなくなります。

シリンダー本体、ホース、ホーン

シリンダーに深いへこみ、腐食、膨らみ、亀裂がないか、特にショルダー部とベースの周囲を調べます。表面の錆は取り除くことができますが、穴あきや錆びは専門家の意見が必要です。ホースに亀裂、軟化、または緩みがないか確認してください。次に放電ホーンを点検します。 CO2 ホーンはプラスチックやゴムでできていることが多く、亀裂は見落とされやすいです。ホーンが損傷すると、消火器の効果がなくなったり、取り扱いが安全でなくなる可能性があります。ユニットが交換可能なホーンを使用している場合は、新しいホーンを取り付けます スイベルベンド付き 2KG CO2 ホーン 壁に戻す前に。

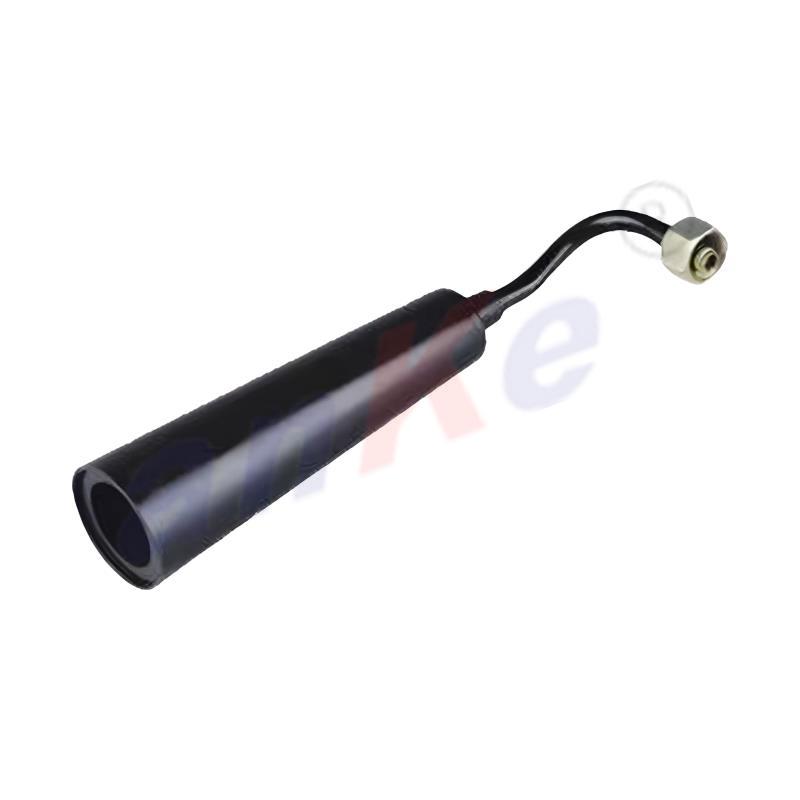

スイベルベンド付き交換用 CO2 排出ホーン、2kg シリンダー用サイズ

計量方法: CO2 消火器が満杯であることを確認する唯一の方法

CO2 消火器に定格量の薬剤がまだ入っているかどうかを確認する唯一の信頼できる方法は、重さを量ることです。ユニットを放電する必要はなく、特別なゲージも必要ありません。すべての CO2 シリンダーの肩には風袋重量スタンプが付いています。風袋重量は、バルブを含むが CO2 を除いたシリンダーの空の重量です。

1. ショルダースタンプから風袋重量を読み取ります。風袋、TW、または重量単位の横の数字として表示されます。
2. ホーンとホースを含む消火器全体の重量を量ります。小さなユニットの場合は、体重計ですぐに答えが得られますが、コンプライアンスグレードの結果を得るには、0.1 kg (0.2 ポンド) 目盛りの体重計を使用してください。
3. 総重量から風袋重量を引きます。
4. 結果を、ラベルに印刷されている、またはシリンダーに刻印されている定格料金と比較します。

同じプロセスが 2kgポータブルCO2消火器 より大きなユニットに関しては。例: ラベルには CO2 2 kg と記載されており、肩には風袋 8.2 kg と刻印されています。スケールの表示が 10.1 kg の場合、エージェントの正味重量は 10.1 - 8.2 = 1.9 kg となります。これは定格より 0.1 kg、または 5% 低いことになります。厳格な 5% ルールの下では、ユニットを再充電する必要があります。 10% ルールの下では、まだ許容されます。重要なのは、どのルールがサイトに適用されるかを知り、その数を記録することです。

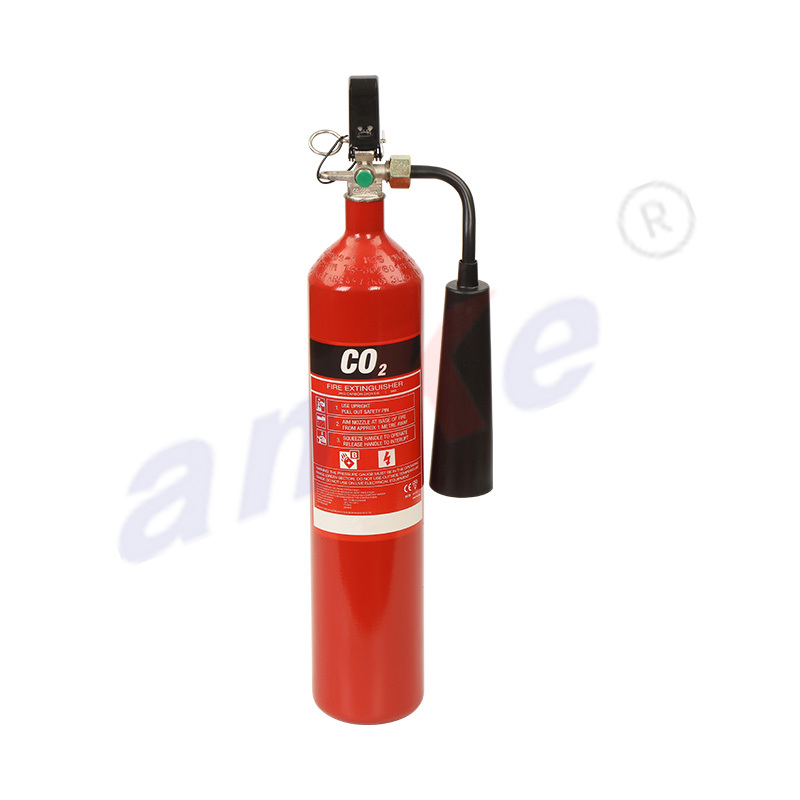

上記の自重作業例で使用した 2kg 合金鋼 CO2 ボンベ

シリンダーのマーキングの見方: 製造日と水圧試験日

シリンダー肩部の刻印パターンは混乱して見えるかもしれませんが、標準的な形式に従っています。通常、DOT-3AL や DOT-3AA などの DOT 仕様、シリアル番号、製造日、静水圧試験日が表示されます。日付は通常、MM-YYYY として記述されます。 DOT-3AL 05-2021 と書かれたスタンプは、シリンダーが 2021 年 5 月に製造されたことを意味します。 HYD 09-2024 と書かれた別のスタンプは、2024 年 9 月に水圧試験に合格したことを意味します。

CO2消火器には使用期限が定められていません。鋼材の年齢は決定要因ではありません。最近の水圧試験日は次のとおりです。 CO2 シリンダーは高圧で動作するため、DOT 49 CFR Part 180 では 5 年ごとに静水圧再試験を義務付けています。最新のテスト日が 5 年を超えている場合、シリンダーを再充填することはできないため、再テストするまで現役のまま使用しないでください。読み取り可能なテスト日付が存在しない場合は、ユニットを期限切れとして扱い、専門家による評価をスケジュールしてください。

年次専門的検査と静水圧試験

毎月の点検が年次の専門家による検査に代わることはありません。技術者はバルブを取り外し、内部コンポーネント (バルブシート、安全リリース、排出チューブ、O リングシール) をチェックします。小さな内部漏れや磨耗部品を見つける検査レベルです。の内部コンポーネントを理解する CO2消火弁 これは、年次小切手がなぜそれほど具体的なのかを説明するのに役立ちます。たとえば、バルブが途中までしか開かない場合、外部に目に見える兆候がなくても、ゆっくりと漏れが生じる可能性があります。

一貫したバルブの着座と漏れのない放出を実現するように設計された CO2 消火器シリーズ

年に一度の保守点検以外にも、5 年ごとにシリンダーの水圧試験を行う必要があります。ハイドロテストではシリンダー内に水圧を加え、シリンダーが安全な範囲内で膨張するかどうかを測定します。合格すると肩に試験日が刻印され、ユニットに補充が可能になります。故障した場合、シリンダーは不良品となり、リサイクルまたは交換する必要があります。

これらのタスクを実行できるのは誰ですか?毎月の目視チェックと計量パスは、問題を認識する訓練を受けている限り、自社のスタッフが行うことができます。年次メンテナンスと 5 年間の水圧試験は、認定消防設備サービス会社または DOT 認可の試験施設によって実行される必要があります。この違いはコンプライアンスにとって重要であり、安全にとっても重要です。

問題が見つかった場合の対処方法

調査結果の中には、軽微なものもあれば、直ちに使用に問題があるもの、あるいは消火器の使用を完全に中止しなければならないことを意味するものもあります。この決定パスを使用します。

• 不正開封シールが壊れているか紛失している場合: ユニットにマークを付け、検査記録に記録し、認定小切手を手配します。
• 安全ピンが曲がっている、または紛失している場合: ユニットの使用を停止し、バルブを検査してください。
• 放電ホーンのひび割れ、詰まり、または紛失: ユニットの使用を停止し、使用に戻す前にホーンを交換してください。
• 正味 CO2 重量が再充電しきい値を下回っている: 再充電をスケジュールします。軽いシリンダーでも完全に放電するとは考えないでください。
• 深いへこみ、ひどい腐食、膨らみ、溶接部の亀裂、またはバルブの漏れ: ユニットの使用を直ちに中止してください。シリンダーは修理ではなく交換が必要な場合があります。
• 安全であることが確信できない場合は、消火器を使用しないでください。 疑問がある場合は、認定技術者に連絡する理由として扱ってください。

交換が必要な場合は、シリンダおよびバルブの仕様に適合する部品を選択してください。多くの施設所有者は、少量の在庫を保管しておくことが現実的であると考えています。 CO2 消火器のスペアパーツと付属品 素早い交換のために手元にあります。部品を交換する前に必ず互換性を確認してください。

CO2 消火器検査チェックリスト: 早見表

以下は、消火器ステーションの近くに掲示したり、訓練補助として使用したりできる形式の検査手順です。月次行は施設チームに属します。年次および 5 年の列は認定技術者が担当します。

CO2 消火器は、適切なスケジュールで検査され、適切な部品で修理されれば、何十年にもわたって確実に使用できます。毎月の目視チェックと計量パスにはほとんど時間がかかりません。年次検査と 5 年間の水圧試験により、圧力容器は合法的かつ安全に保たれます。 CO2 消火器が異なる理由と、重要な部品の検査方法を理解すると、建物内のすべてのユニットを実際に必要なときに備えて準備できるようになります。
