消火器の内部は何と呼ばれていますか?部品、薬剤、バルブの詳細

消火器の内部の物質は実際には何と呼ばれているのか

4kg の ABC 粉末消火器の組み立てラインを歩くと、圧力を保持する鋼製シリンダー、放出を制御するバルブ アセンブリ、火を消す粉末という 3 つの異なるコンポーネントが「消火器」という名前を付けています。最後の項目だけがタイトルの質問に答えますが、最後の項目だけがほとんどの購入者が仕様書に書き忘れる項目です。

消火器の内部に貯蔵されている物質を消火剤といいます。作業指示書や梱包リストでは、料金、充填、ペイロードとしても表示されます。規格関連の文書や翻訳された技術ファイルでは、消火剤という言葉が登場します。エージェントは推進剤ではありません。窒素、または小さな二酸化炭素カートリッジが推進力を供給します。エージェントは消火剤を供給します。この 2 つを混同すると、コンテナのロード時に間違ったコンテナを受け取る最も簡単な方法の 1 つになります。

ABC多目的ユニットがネーミングを具体化します。その薬剤はリン酸モノアンモニウムで、淡黄色のタルカムパウダーのように見える細かく粉砕された粉末で、輸送中に固形ブロックに詰め込まれずに流れ続けるようにシリコンで処理されています。ラベル上の数字 (1 kg、2 kg、4 kg、9 kg、12 kg) はエー​​ジェントの重量であり、完成したアプライアンスの重量ではありません。完全な 4 kg の乾燥粉末消火器は、シリンダーシェル、真鍮製バルブ、ホース、ホーン、ブラケット、ラベルを追加すると、通常 7.5 ～ 9 kg の重さになります。 「4 kg × 500 個」に基づいて計算された貨物見積もりは、港でパレットの重量を量ると常に不足します。

この質問に関する検索行動は、第 2 層の混乱を示しています。また、消火器内のガスは何と呼ばれるのか (推進剤、通常は窒素)、内部の管は何と呼ばれるのか (サイフォン管、ディップチューブまたはピックアップチューブと訳されることもあります)、上部全体 (バルブアセンブリ) は何と呼ばれるのかについても質問されます。これら 3 つの部品にはそれぞれ独自の仕様、独自の故障モード、独自の交換間隔があります。そのため、注文書の 1 行でシリンダーの実際の内容を説明できることはほとんどありません。

内部の物質: 薬剤、媒体、装薬、推進剤

業界では 4 つの単語がほぼ同じ意味で使用されており、それぞれの意味はわずかに異なります。仕様書を作成する前にそれらを分類すると、サンプル全体と 1 週間分の電子メールを節約できます。

蓄圧式ユニットとカートリッジ式ユニットの区別もここに属します。これは、シリンダー内の物理的な内容が変化するためです。蓄圧式消火器では、薬剤と窒素噴射剤が同じ空間を共有します。シリンダーはバルブを介して作動圧力まで充填され、ゲージはユニットの寿命のあらゆる瞬間にその圧力を示します。カートリッジ式消火器では、シリンダーが薬剤を大気圧に保ち、小さな CO2 カートリッジがバルブの内側またはバルブの横に設置されます。レバーを押すと穿刺ピンがカートリッジに打ち込まれ、ガスがシリンダー内に充満し、薬剤が排出されます。ピンが移動するまでは何も起こりません。そのため、カートリッジ操作ユニットでは、放出前に意味のある圧力測定値が得られません。

カートリッジ タイプは大型の車輪付きユニットやトロリー ユニットで主流であり、エージェントが何年もプレッシャーにさらされることがないため、長い保管寿命が重要な市場で頻繁に使用されます。蓄圧タイプはポータブル サイズで主流であり、保守が簡単ですが、保守間隔全体にわたって永久シールが保持されることに完全に依存します。どちらの設計でも、シリンダー内に同じ 3 つのもの、つまり薬剤、ガス量、およびベースに向かって伸びるチューブが配置されています。

キャップからベースリングまで: 蓄圧ユニットの内部にあるもの

貯蔵圧力乾燥粉末消火器を上から下に分解してみると、内部部品のリストはほとんどの人が予想するよりも長いことがわかります。苦情が来たときに故障部品が疑われることはほとんどないため、このリストを知っておくことは価値があります。

サイフォン管については、単独で取り上げる価値があります。これは硬質または半硬質のチューブで、通常はプラスチックまたは金属で、バルブ入口にねじ込まれるか圧入され、シリンダーベースの内面から数ミリメートル上で止まる長さに切断されます。チューブが短すぎると、吐出後に粉末がシリンダー底部に残り、定格耐火性能を満たせなくなります。長すぎてベースに触れると、切断端が吐出圧力によってシリンダーの床に密着する可能性があります。およそプラスまたはマイナス 2 ミリメートルのカット長さの公差は生産においては正常であり、その公差は目視ではなく深さゲージを使用して検証されます。当社独自の範囲 サイフォン管アセンブリ 異なる工具で製造された 2 つの 6 kg シリンダーの内部深さは、公差そのものを超えて異なる可能性があるため、消火器のサイズだけではなく、シリンダーの容積とバルブのモデルによって指定されます。

窒素ヘッドスペースは全く見えない部分です。ガスは薬剤ベッドの上のスペースを占めており、その圧力がゲージに表示されます。約 1.4 MPa (14 bar) まで充填された 4 kg のユニットでは、含まれる窒素の質量はわずか数グラムです。この 1 つの事実で、現場での行動の多くが説明されます。 1 グラムの窒素が失われるゆっくりとした漏れは、針のクリープとして現れるまでに数か月かかります。また、最後の保守以来 2 目盛り移動したゲージは、緑色のバンドの端にあるゲージよりもはるかに強い信号です。また、補充整備が繊細な作業である理由も説明されています。窒素の追加は簡単ですが、適切な量の窒素を追加するには、調整された充電リグが必要です。

各消火器ファミリーでの薬剤の呼び方

「エージェント」という言葉は、家族に結びついて初めて役に立ちます。 6 つのファミリーは、国際市場に販売されるほぼすべての携帯用消火器をカバーしており、それぞれの化学名はラベル、安全データシート、税関書類に一貫して表示される必要があります。

この表から 2 つの実践的なルールが導き出されます。まず、エージェントは触れるすべての素材を決定します。アルカリ性の湿式化学薬品は、数年の保管寿命にわたって普通の真鍮のバルブ本体を侵すため、湿式化学薬品ユニットにはステンレス鋼の本体、メッキされたステム、および EPDM または PTFE シールが使用されます。乾燥粉末は研磨性があり、わずかに吸湿性があるため、バルブシートはきれいな液体ではなく固体に対して密閉する必要があります。二酸化炭素は圧力下で多くのエラストマーに溶解し、その後激しく減圧するため、シールは硬度だけでなく、急速なガス減圧挙動を考慮して選択する必要があります。

第 2 に、エージェントの重みはファミリー間で交換できません。 1 リットルの水の重さは 1 kg 近くあり、1 リットルのフォームプレミックスも同様で、1 リットルの ABC パウダーの重さはかさ密度と通気量に応じて約 0.9 kg になります。定格 9 リットルのシリンダーは、自動的に 9 kg の粉末ユニットにはなりません。粉末バッチのかさ密度と充填高さは両方とも購入仕様に含まれています。そうでないと、最初の出荷と 5 回目の出荷が同じ火災試験で異なる結果になる可能性があります。

バルブ アセンブリ: ほとんどの命名エラーが始まる場所

10 人に消火器の上部を何と呼ぶか尋ねると、ハンドル、ヘッド、キャップ、取り付け金具、機構が分かるでしょう。正確な名前はバルブアセンブリで、その中には消火器の残りの部分よりも多くの小さな部品が収められています。

レバーまたはスクイズグリップがバルブステムを押します。ステムはバネによって閉じた状態に保持されます。通常はゴムまたは PTFE ディスクであるシートがバルブ本体のオリフィスに対して閉じます。安全ピンとタンパーシールがレバーを静止状態にロックします。圧力計または詰まったゲージポートが片側にあります。吐出口はホース、ホーン、またはノズルを受け入れます。一部のモデルでは、シリンダーが過充填または過熱した場合に内部の安全装置が通気します。 CO2 バルブでは、一旦液体二酸化炭素が膨張するとベントを再び閉じる方法がないため、リリーフ デバイスは再着座バルブではなく破裂ディスクです。

マテリアルはエージェントに従います。世界中の乾式粉体および水用ユニットでは真鍮製のボディが主流であり、重量が重要な場合にはアルミニウム製のボディが選択され、湿式化学品や多くの海洋承認製品にはステンレス鋼が標準となっています。シールコンパウンドは、価格ではなく薬剤によって選択されます。一般的な粉末および水のサービスには NBR、二酸化炭素および水ベースの薬剤には EPDM、攻撃的な化学薬品および高温には PTFE、そして極低温での動作が予想されるシリコーンには最適です。化学的には正しいが、熱的に間違っているバルブは、7 月に暖かい工場ですべての圧力テストに合格し、1 月に暖房のない倉庫で漏れます。

4 ～ 12 kg 乾燥粉末消火器バルブ 1001 4 ～ 12 kg の貯蔵圧力乾燥粉末消火器用のこの真鍮またはアルミニウムのバルブには、NBR/PTFE シール、オプションのゲージ、および 24±2 BAR リリーフが含まれています。 製品を見る→

バルブアセンブリで最も重要な公差はねじ山ではなく、シートの同心度です。中心から 0.5 ミリメートルずれた位置にあるステムは、まだベンチに保持され、短い気泡テストには合格しますが、輸送中に完全に動きが完全に停止しない粉末に対しては 5 年間保持できません。シートの同心度データ、ばね荷重データ、24 時間の圧力保持記録を要求するバイヤーは、金曜日の午後に目視でサンプルを承認するバイヤーよりも冬季の苦情がはるかに少ないです。トルク値も同じ話に属します。トルクが不足するとバルブとシリンダーの接合部から漏れが発生し、トルクが過剰になると接合部のネックに亀裂が入り、設計が依存するシートそのものが損傷します。

当社の乾燥粉末および水バルブの範囲は、蓄圧バージョンとカートリッジ バージョンで 1 kg ～ 12 kg のシリンダー ネックをカバーしており、黄銅、銅メッキ、ステンレスのオプションがあり、充填される薬剤に適合するシール セットが付属しています。ほとんどの互換性の問題は、事後的にバルブとエージェントを照合することから始まります。

CO2 消火器の内部: 液体、雪、そして破裂する円盤

二酸化炭素消火器の内部は、他の粉末ユニットとは異なる動作をします。エージェントは推進剤です。液体 CO2 は、20 °C でそれ自身の蒸気圧約 5.7 MPa、つまり約 830 psi でシリンダー内に存在します。窒素ヘッドスペースはなく、ほとんどのポータブルモデルには圧力計がまったく搭載されていません。

シリンダー内部では短いディップチューブが底部に向かって伸びており、バルブが開くと蒸気ではなく液体が排出されます。液体はバルブを通過し、小さなオリフィスを通って膨張し、ガスとドライアイスの細かい粒子の混合物に変わります。この膨張こそがホーンが存在する理由です。吐出は非常に高速でバルブから出ていき、裸の出口では流れを方向付けるのではなく散乱してしまいます。また、ホーンはガスの膨張を遅らせ、わずかに暖めることができます。これが、CO2 ホーンがノック後に修理されるのではなく、スペアパーツとして交換される理由です。

2 つの内部機能により、CO2 を他のすべてから分離します。まず、安全装置は破裂ディスクであり、通常の保管圧力よりも十分に高く、シリンダーのテスト圧力よりも低い圧力を解放するサイズであり、誤った定格の部品と交換されたディスクは、まったくサービスを行わないよりも悪いです。第 2 に、シールはエラストマーを膨張させて急速に減圧する流体にさらされるため、コンパウンドとシート周囲の押し出しギャップが公称硬度数値よりも重要になります。

圧力計がないため、内部のチェックは重量で行います。 250 g の充電量を失った 5 kg の CO2 消火器は、その容量のかなりの部分を失い、外側には何も表示されません。この 1 つの事実が、CO2 ユニットが主な保護手段である施設において毎月の体重検査を行うことに対する最も強力な根拠となります。弊社の CO2 バルブ シリーズは、真鍮、銅、ステンレス鋼製の 2 kg ～ 9 kg のポータブル シリンダーをカバーしており、CE および US スタイルのネックネジ、赤色またはステンレスのハンドル、および適合する破裂ディスクを備えています。

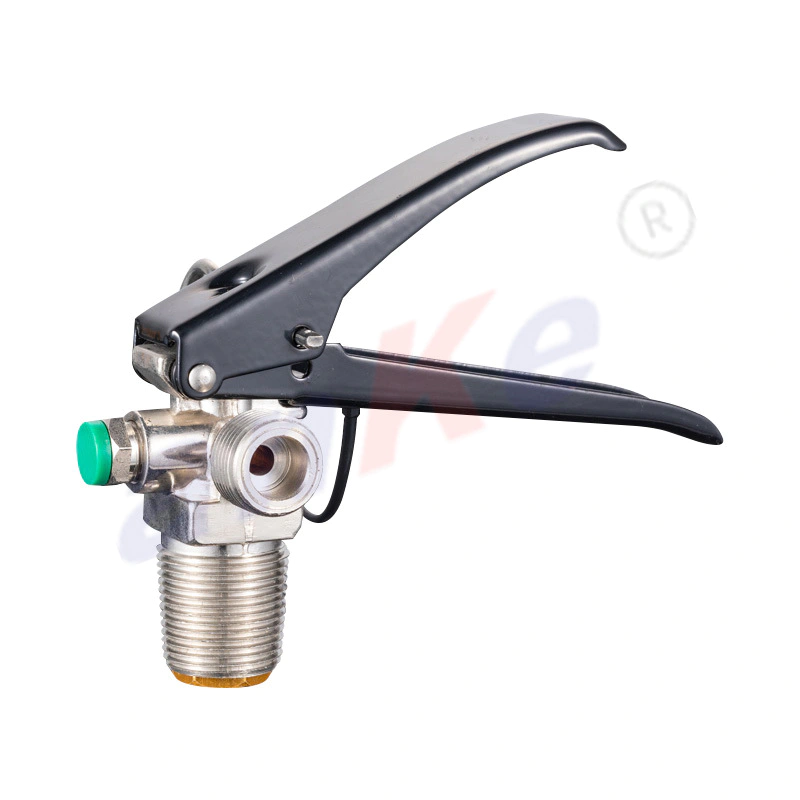

2 ～ 9 kg CO₂ 消火器の銅製バルブ 2005 2 ～ 9 kg の CO₂ 消火器用のこの銅製バルブには、PZ27.8 ネック、W21.8 出口、M10x1 サイフォンネジ、200±15 BAR リリーフが付いています。 製品を見る→

圧力の挙動: ゲージから内部を読み取る

圧力計は薬剤の残量を測定しません。ヘッドスペース内の窒素の圧力を測定し、その圧力は毎日 1 時間ごとに温度とともに変化します。窒素充填の貯蔵圧力ユニットの場合、その変化は 10 °C の変化ごとにおよそ 0.5 ～ 0.6 bar であり、サービス技術者は単に冷蔵庫で一晩過ごしたシリンダーを不良品にするのではなく、特定の温度での測定値がどのようになるかを計算できるほど十分に予測可能です。

緑色のバンドは、許容可能な動作範囲を示すためにメーカーによって設定されており、多くの CE マーク付き乾燥粉末モデルでは通常 12 ～ 18 bar の範囲にあり、多くの米国式ユニットでは約 195 psi (13.4 bar) です。暖房のない倉庫内、マイナス 10 °C でグリーンの直下に針が置かれていても、欠陥ではありません。 12 か月前に緑の底にあったユニットで、暖かい午後に緑の真ん中に針が落ちているのは、正真正銘の窒素損失であり、注意が必要です。

機械的故障は似ていますが、同じものではありません。固着した指針、内側から曇ったレンズ、衝撃を受けたブルドン管はすべて、実際の圧力と一致しない測定値を生成します。シリンダーを交換する前に、技術者は、バルブに取り付けられた校正済みのテストゲージとゲージの読み取り値を比較し、ポインタが全行程にわたって自由に動くことを確認する必要があります。動かなくなったポインターはゲージの交換です。本当に低い測定値はシリンダーとシールの問題であり、ゲージを交換しても問題は解決されません。

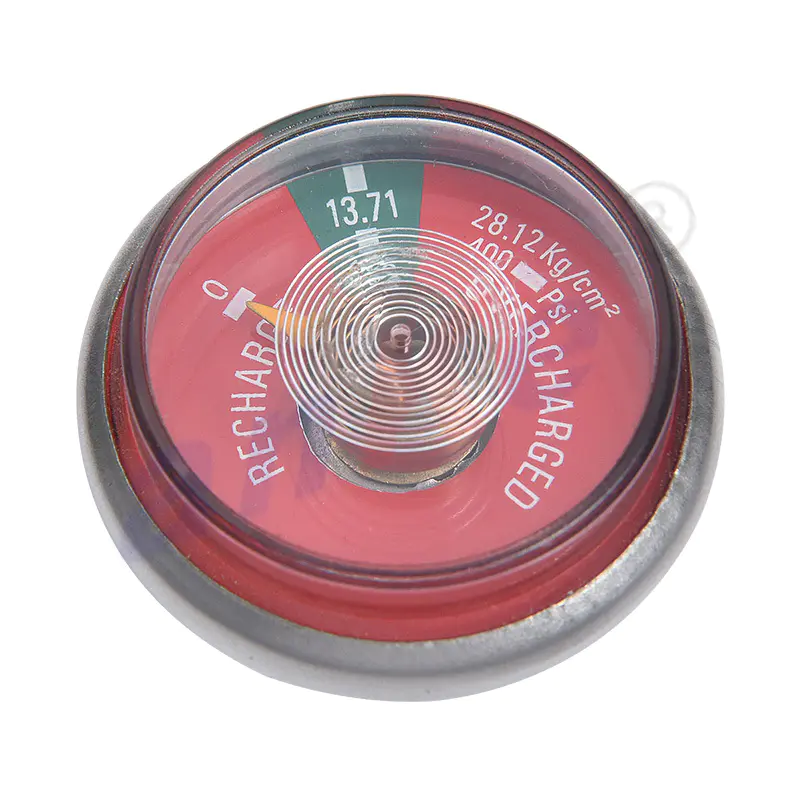

蓄圧ユニット用消火器圧力計 ドライパウダー、水、泡、工業用および海洋用のブルドン管ゲージを、環境に優しい操作ゾーンとネジのオプションと比較します。 CO₂消火器はゲージを使用しません。 製品を見る→

内部がどのように故障するか: 固化、腐食、シールの老化

現場からの帰還が劇的なストーリーを伴って到着することはめったにありません。ほとんどの内部障害は遅く、目に見えず、完全に予測可能です。これは、すべての内部障害を考慮して設計できるため、仕様を作成する人にとっては朗報です。

結露は輸入業者を最も頻繁に驚かせる故障モードであるため、特に言及する価値があります。湿気の多い季節にシリンダーを充填し、温かい状態で密封し、低温のルートで輸送すると、密封が許す隙間に湿気が入り込みます。工場出荷時に自由に流れていた粉末が、機械的欠陥が 1 つも発生しないまま、6 か月後には塊状になることがあります。これが、充填ホールが湿度管理されている理由であり、粉末が充填の瞬間まで密封して保管されている理由であり、完成品倉庫での目視検査よりも圧力保持記録の方が重要である理由です。

バルブをトルクダウンする前の検証

内部品質を最終的な単一の圧力テストではなく、テストのチェックリストとして扱う工場は、5 年目にも最初の月と同じ動作をするシリンダーを生産します。以下の順序は、蓄圧式およびカートリッジ式の製品にとって最も重要な順序です。

1. ステムやスプリングが依存する化学物質や硬度を含む、真鍮、アルミニウム、ステンレス部品の材料認証を取得しています。
2. 各接液部の洗浄と乾燥。アルカリ性の湿式化学薬品は不動態化を必要とし、残留した加工油は将来のシートの故障を保証します。
3. シール適合性浸漬。シールを実際の薬剤に高温で数日間保持し、膨潤、硬度変化、圧縮永久歪みを測定します。
4. 地域の基準で定義された使用圧力の倍数でのシリンダーの耐衝撃試験に加え、粉末が導入される前の内部検査も行われます。
5. 作動圧力の水槽内でバルブを閉じた状態と完全に開いた状態の両方でバルブの漏れテストを行うため、ステムシールとシートシールはそれぞれ個別に検証されます。
6. バッチごとに保持される深さゲージの記録を使用して、絞り公差に対するサイフォン チューブの切断長さを検証します。
7. 充填重量を公称値のプラスまたはマイナス 2% 以内で検証し、粉末ロットごとに嵩密度を記録します。
8. 充電後 24 時間圧力を保持し、ゲージの最終読み取り値とゲージポートと充填ポートの漏れチェックを行います。
9. トルク記録とバッチのトレーサビリティにより、3 年目の苦情をシール ロット、パウダー ロット、および特定のシフトにまで遡ることができます。

設計とテストの要件は地域ごとに設定されます。 EN 3 シリーズはヨーロッパ全土に適用され、UL 299 および UL 711 は北米に適用され、ISO 7165 は国際的に使用され、AS/NZS 1841 はオーストラリアとニュージーランドに適用されます。 4 つの市場すべてに対して 1 つの生産ラインを実行している工場は、4 セットのテスト記録を保持する必要があり、それらを生産できない工場から製品を購入する輸入業者は、製品ではなく約束を購入していることになります。 CE、ISO、TUV、MPA、BSI などの認証は、前年の同様のモデルではなく、出荷される正確なモデルに関する基礎となるテスト データを示すことができる場合にのみ意味を持ちます。

バイヤーとエンジニアのための仕様チェックリスト

仕様書に 9 行を記入することで、上記の問題のほとんどを防ぐことができます。書くのに 10 分かかりますが、返品を回避するための容器いっぱいの価値があります。

1. 防火クラスだけでなく、薬剤のファミリーと化学名。
2. 許容差を伴う薬剤充填重量と粉末のかさ密度範囲。
3. 推進剤のタイプと 20 °C での作動圧力、許容動作温度範囲。
4. 化合物を名前でシールし、薬剤互換性テストレポートを添付します。
5. バルブボディ、ステム材質、耐食性を主張するメッキ仕様を含む。
6. サイフォンチューブの材質、内径、カット長さはシリンダーの図面を参照。
7. ゲージ範囲、グリーン バンド制限、および CO2 モデルにゲージが必要かどうか。
8. 予想されるユニット寿命の間、シール、ディップチューブ、ゲージ、ホースをカバーするサービスおよびスペア戦略。
9. 正しい輸送分類を含む、仕向地の言語で書かれたラベル、安全データシート、出荷書類。

発送ポイントは見落とされがちです。多くの当局は、充填済み消火器を圧縮ガスまたは液化ガスとして UN 1044 に分類していますが、別個に出荷される特定の液体充填物は腐食性消火器充填として UN 1774 に分類されます。その分類を間違えると、コンテナの到着が数週間も遅れることになり、フォワーダーが購入者に代わって修正することはできません。

用途に合わせた内装

エージェントの選択は、価格表ではなく、火災のリスクに従います。 2 つのエージェントが両方とも正しい分類を行っている場合、通常、残留物、温度への曝露、または周囲の機器の材質に基づいて決定が行われます。

• 車両のエンジン ベイおよびキャブ: 1 kg ～ 2 kg の蓄圧 ABC 粉末、高温シールおよび振動定格ブラケット付き。
• 業務用キッチンおよび食品調理ライン: ステンレス鋼の接液部を備えた湿式化学ユニット。薬剤は高温の食用油をケン化する必要があり、アルカリ状態で何年も安定していなければなりません。
• 電気スイッチ室および制御盤: CO2 または清浄剤。どちらも端子や回路基板に残留物を残しません。
• 倉庫、作業場、積み込みエリア: 6 kg ～ 12 kg の乾燥粉末または発泡体。清掃よりも迅速なノックダウンが優先されます。
• 金属加工と機械加工: 特定の金属に適合したクラス D 粉末を低速ノズルで塗布し、周囲のクラス A 材料には使用しません。
• 海洋および海洋での任務: 耐食性ブラケットとメッキバルブボディを備えた海洋承認の ABC ユニット。
• サーバー ルーム、アーカイブ、博物館: 清潔なエージェント ユニットまたは固定システム。放電により内容物が損傷してはなりません。
• 家庭および小規模オフィス: 訓練を受けていないユーザーでも扱いやすいように、1 kg ～ 2 kg の ABC パウダーまたは 2 kg の CO2 ユニットを選択します。

キッチンの保護は、内部がリスクに正確に適合する必要がある最も明白なケースです。フライヤーに粉末ユニットが放出されると、燃えている油が飛び散る可能性があり、実験室の環境では、すでに危険な状況がさらに悪化することがわかっています。 クラスK湿式化学消火器 この問題は、オイルを上から窒息させるのではなく、オイルと反応させることで解決します。まさにこれが、湿式化学ユニットの接液経路がステンレス鋼で指定され、そのシールがコストではなくアルカリ用途に選択される理由です。

スペア、リフィルおよび内部部品の寿命

消火器の内部では、消火剤とハードウェアはまったく異なる速度で劣化します。粉末、濃縮泡、湿った薬液は消耗品です。バルブアセンブリ、サイフォンチューブ、シリンダーは耐久性のある部品であり、その耐用年数は保管条件、水への曝露、開閉回数によって異なります。

サービスの実践は市場によって異なりますが、一般的なパターンは次のようになります。所有者による毎月の目視検査では、ゲージの読み取り値、安全ピン、タンパーシール、明らかな腐食がカバーされます。年に一度の専門的検査では、重量、圧力、ホースの状態、レバーの機能チェックが行われます。いくつかの市場の乾燥粉末ユニットは、5 年サイクルで排出および再充填されます。これは、粉末が健全なシリンダー内であっても圧縮される可能性があり、シリンダーの最初の水圧テストが 10 年のマーク付近で終了することが多いためです。これらの間隔はローカルに設定されており、地域間で互換性がないため、ユニットが設置されている場所に適用される標準と照らし合わせてスケジュールを常に確認してください。

補充すると、直接答えるべき質問が生じます。シリンダーが 5 年間の代理店交換のために入荷し、元のバルブ、元のシール、元のゲージ、および元のサイフォン チューブとともに出荷された場合、購入者は古いハードウェアに新しいパウダーの代金を支払ったことになります。次の失敗は 2 年以内に起こり、その責任はエージェントにあると考えられます。適切な補充サービスでは、シート、ステムシール、ゲージ O リング、硬化または変形が見られるチューブを交換し、CO2 ユニットの破裂ディスクを再チェックします。これは価格が異なり、真に更新される 5 年間隔を提供する唯一のバージョンです。

消火器の内部に関するよくある質問

次のステップ: エージェント、圧力、ネック サイズを送信します。

消火器バルブ、CO2 ホーン アセンブリ、サイフォン チューブ、または完全なユニットを調達する場合、薬剤の種類と充填重量、必要な作動圧力と温度範囲、シリンダー ネックのネジという 3 つの情報が他の何よりも見積もりを迅速化します。これら 3 つの詳細により、バルブを薬剤に適合させることができ、シールコンパウンドを温度暴露に適合させることができ、サイフォンチューブを実際にシリンダーの基部に達する長さに切断することができます。
